کوئلے کی کان کی سرخی والے چہروں کے لیے مقامی وینٹیلیشن میں-دبائیں۔

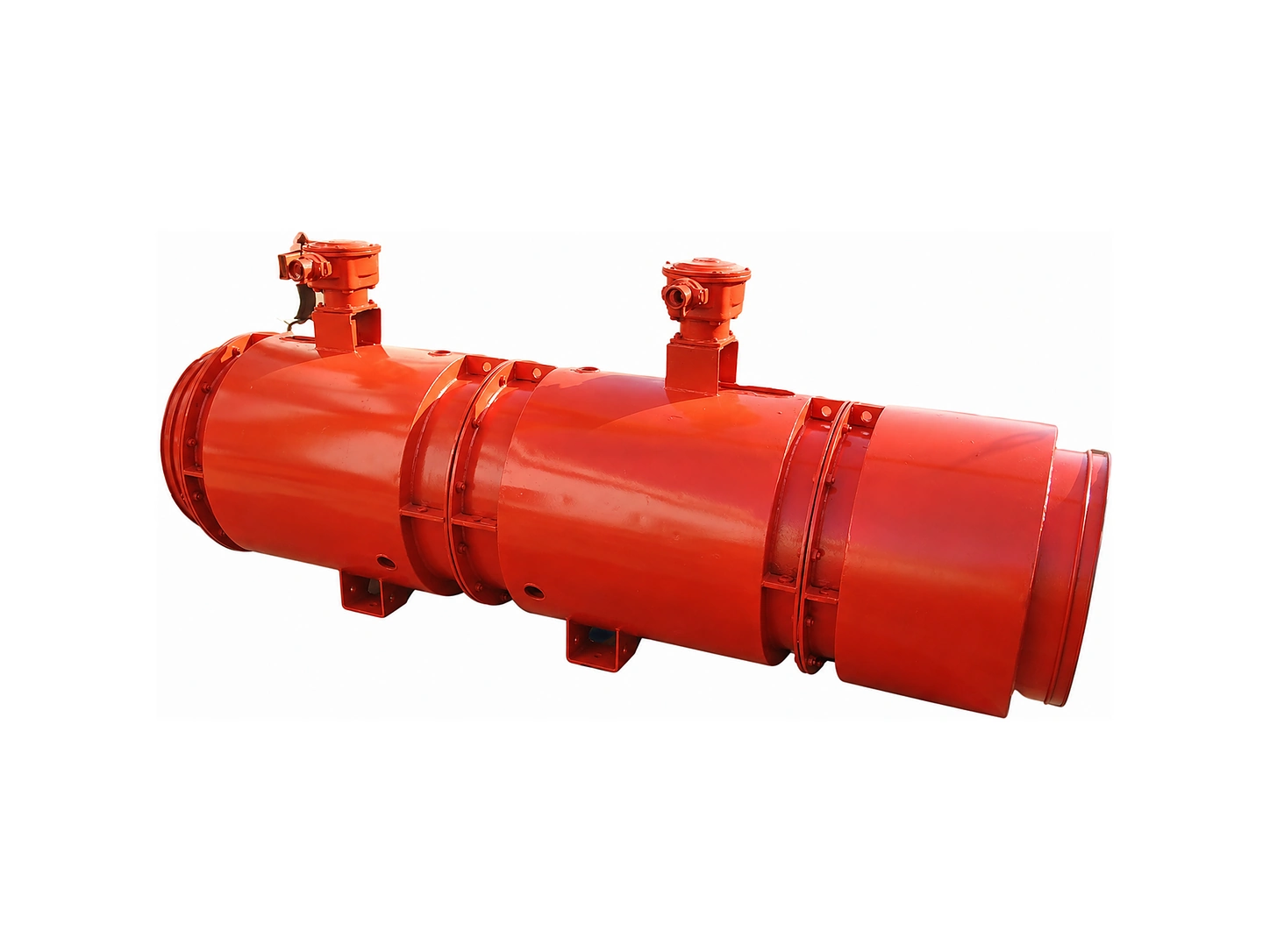

ایف بی ڈی سیریزدھماکہ-پروف پریس-انمقامی وینٹیلیشن فین

ایف بی ڈی سیریز ایکسپلوزن-پروف پریس-کاؤنٹر میں-گھومنے والا لوکل وینٹیلیشن پنکھا بنیادی طور پر زیر زمین کوئلے کی کان کی سرخیوں، کان کنی کے روڈ ویز، چیمبرز اور ٹنل وینٹیلیشن پروجیکٹس کے لیے استعمال ہوتا ہے۔

اسے وینٹیلیشن میں پریس-کے ذریعے کام کرنے والے چہرے تک تازہ ہوا پہنچانے کے لیے ڈیزائن کیا گیا ہے۔ پنکھا دو-اسٹیج کاؤنٹر-گھومنے والے محوری بہاؤ کے ڈھانچے کو اپناتا ہے اور اسے ایک مکمل یونٹ کے طور پر یا مختلف وینٹیلیشن مزاحمتی تقاضوں کے مطابق مرحلہ وار استعمال کیا جا سکتا ہے۔

وینٹیلیشن فوکس میں-دبائیں۔

وینٹیلیشن کی قسم

مقامی وینٹیلیشن میں -دبائیں۔

پنکھے کا ڈھانچہ

دو-اسٹیج کاؤنٹر-گھومتا ہے۔

ہوا کے بہاؤ کی حد

89–1880 m³/منٹ

کل دباؤ

256–9930 Pa

زیر زمین کام کرنے والے چہروں کو تازہ ہوا فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔

FBD سیریز نکالنے والے مقامی وینٹیلیشن فین سے مختلف ہے۔ اس کا استعمال وینٹیلیشن میں پریس-، ہوا کی نالی کے ذریعے زیر زمین سرخی والے چہروں، چیمبروں اور سڑک کی کھدائی کے علاقوں میں تازہ ہوا بھیجنے کے لیے کیا جاتا ہے۔

پنکھے کو سڑک کے فرش پر رکھا جا سکتا ہے یا سڑک کی دیوار پر لٹکایا جا سکتا ہے۔ یہ کوئلے کی کان کے زیر زمین مقامی وینٹیلیشن کے لیے موزوں ہے جہاں گیس کا درجہ حرارت -20 ڈگری سے +40 ڈگری تک ہے اور پہنچانے والی ہوا میں دھول کا مواد 200 mg/m³ سے زیادہ نہیں ہے۔

پنکھے کو انٹیک ایئر فلو میں نصب کیا جانا چاہیے جہاں میتھین کا ارتکاز منظور شدہ حفاظتی حد سے کم ہو۔ اگر میتھین کا ارتکاز اجازت شدہ قیمت سے زیادہ ہو تو کوئلے کی کان کی حفاظت کے تقاضوں کے مطابق بجلی کاٹ دی جانی چاہیے۔

دبائیں-ان وینٹیلیشن ورکنگ لاجک

ایئر سپلائی

تازہ ہوا کی ترسیل

پنکھا تازہ ہوا کو ڈکٹ کے ذریعے سرخی والے چہرے یا زیر زمین چیمبر میں دھکیلتا ہے۔

DISTANCE

لمبی-دوری کی فراہمی

طویل سڑک وینٹیلیشن کے لئے موزوں؛ مناسب حالات میں، پنکھے کو بار بار حرکت دیے بغیر طویل فاصلے تک ہوا فراہم کی جا سکتی ہے۔

مرحلہ وار استعمال

مکمل یا اسٹیج آپریشن

پنکھے کو ایک مکمل اکائی کے طور پر یا مختلف مزاحمتی حالات سے ملنے کے لیے مراحل کے ذریعے استعمال کیا جا سکتا ہے۔

توانائی

کم بجلی کا فضلہ

جب مکمل دباؤ کی ضرورت نہ ہو تو مرحلہ وار آپریشن وینٹیلیشن کی غیر ضروری بجلی کی کھپت کو کم کرنے میں مدد کرتا ہے۔

ساخت اور آپریشن کے فوائد

فیچر

کنفیگریشن

وینٹیلیشن میں پریس-کے لیے فائدہ

کاؤنٹر-گھومنے والا ڈھانچہ

دو محوری مراحل مخالف سمتوں میں گھومتے ہیں۔

دباؤ کی صلاحیت اور ہوا کی ترسیل کی کارکردگی کو بہتر بناتا ہے۔

فلیم پروف موٹر

YBF/YBF2 فلیم پروف موٹر کنفیگریشن

منظور شدہ حفاظتی حالات کے تحت کوئلے کی کان کے زیر زمین استعمال کے لیے موزوں ہے۔

لچکدار آپریشن

مکمل یونٹ یا مرحلہ وار استعمال

مختلف مزاحمتی تقاضوں سے میل کھاتا ہے اور توانائی بچانے میں مدد کرتا ہے۔

تنصیب کا طریقہ

فرش-ماؤنٹ یا معطل شدہ تنصیب

روڈ وے کی مختلف ترتیبوں اور سائٹ کی جگہ کو اپناتا ہے۔

کم شور ڈیزائن

آپٹمائزڈ ہوا کا بہاؤ اور شور کنٹرول ڈھانچہ

زیر زمین محدود جگہوں پر کام کرنے کے ماحول کو بہتر بناتا ہے۔

کارکردگی کے پیرامیٹرز

درج ذیل جدول کو مقامی وینٹیلیشن فین ڈیٹا میں فراہم کردہ FBD سیریز پریس- کے مطابق ترتیب دیا گیا ہے۔ حتمی ماڈل کے انتخاب میں سڑک کی لمبائی، ڈکٹ مزاحمت، ہوا کے حجم کی طلب، وولٹیج اور تنصیب کے طریقہ کار پر غور کرنا چاہیے۔

نہیں

رفتار
r/منٹ

ہوا کا بہاؤ
m³/منٹ

کل دباؤ
پا

موٹر ماڈل

طاقت
کلو واٹ

وولٹیج
V

ریٹیڈ کرنٹ
A

نمبر 4.0

2900

136–89

256–2050

YBF90L-2

2×2.2

380/660

4.85/2.79

نمبر 4.0

2900

165–109

375–3040

YBF112M-2

2×4

380/660

8.1/4.7

نمبر 5.0

2900

240–161

325–2540

YBF132S1-2

2×5.5

380/660/1140

11.1/6.4/3.7

نمبر 5.6

2900

324–215

375–3690

YBF160M1-2

2×11

380/660/1140

21.6/12.6/7.2

نمبر 6.3

2900

518–318

640–7310

YBF200L1-2

2×30

380/660/1140

56.9/32.9/18.5

نمبر 8.0

2900

970–560

850–9950

YBF2-280S-2

2×75

380/660/1140

134/77/44.2

نمبر 10.0

1450

1380–800

710–8520

YBF2-280M-4

2×90

380/660/1140

167/96/55.5

نمبر 11.2

1450

1880–1090

850–9930

YBF2-315M-4

2×132

380/660/1140

240/139/80.5

نوٹ: یہ جدول صفحہ ڈسپلے کے لیے نمائندہ ماڈلز کی فہرست دیتا ہے۔ ہوا کے بہاؤ، کل دباؤ، موٹر پاور اور وولٹیج کی ضروریات کے مطابق نمبر 4.0 سے نمبر 11.2 تک مزید آپریٹنگ پوائنٹس دستیاب ہیں۔

انتخاب کی معلومات درکار ہے۔

سڑک کی لمبائی ضروری ہوا کا بہاؤ کل دباؤ کی ضرورت ہے۔ نالی کا قطر تنصیب کا طریقہ وولٹیج کی ضرورت مقدار
